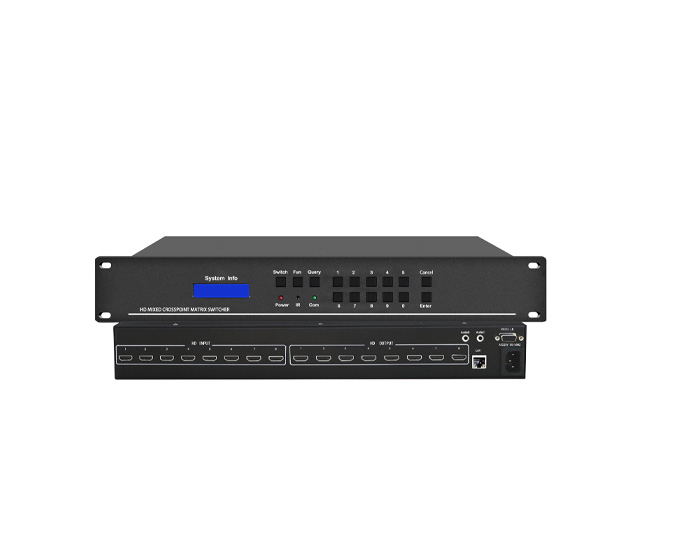

8路无缝HDMI矩阵

一、产品功能描述：

1、采用嵌入式ARM处理器控制，运行速度更快更稳定

2、支持8路HDMI信号输入，8路HDMI信号输出，支持音频解嵌

3、无缝瞬间切换，信号切换过程不黑屏

4、支持最高4K@30Hz分辨率输入，最大可以输出3840*2160大小的图像，向下兼容1080P@60Hz

5、支持普通电视实现拼接(如2*4，4*2，2*2，2*1)

6、每路输出的分辨率单独可调整

7、提供1个串口、1个网口、1个红外口，支持第三方（如中控）同时通过串口RS-232、红外、网络TCP、网络UDP对矩阵进行控制，也可通过自带的面板按键进行控制

8、全平台控制软件，适应性强，内置中控模块，支持安卓app、苹果IOS的app、电脑控制软件，三种方式可同时使用。支持中控的界面设计软件，可在现场修改界面上所有通道的名称，方便用户记忆，可随意修改app的背景图片和颜色，可随意添加删除按钮，支持用户根据需要自行修改按钮外观（任何形状）。iphone、ipad软件通过苹果公司审核，可从app store下载。

9、除app外，同时支持鸿蒙、Linux、Windows、苹果IOS等系统的浏览器Web网页控制，用户可自行在网页上修改输入输出通道的名称，方便记忆。打开网页时，必须先输入密码登录，才能进行控制

10、带蓝光液晶显示屏，支持一键快速查询功能，方便查看矩阵的切换状态

11、支持HDCP，确保有内容保护的媒体能正常显示

12、具有长线输入自动均衡补偿功能，输入端带数字均衡调整电路，输出端带信号预加重增强电路，使信号能长距离传输

13、具有掉电记忆功能及断电现场保护功能，上电自动恢复关机前状态

14、采用国际通用输入电源，支持在100V-240V宽电压下运行

二、技术参数：

1 、输入接口：8路HDMI-A母接口，1路RS-232，1路LAN网口

2 、输出接口：8路HDMI-A母接口

3 、信号类型：全数字T.M.D.S.信号，支持EDID管理

4 、支持分辨率：最高4K@30Hz分辨率，向下兼容

5 、最大传输延时5nS(±1nS)

6 、切换速度：小于200ns(最长时间)

7 、电源：AC100V~240V，50/60Hz

8 、最大功率：50W

9 、使用温度：-20°~+70°C

10、使用湿度：10%~90%

11、平均故障间隔时间：30000小时

12、尺寸(宽×深×高)：485×245×66mm
