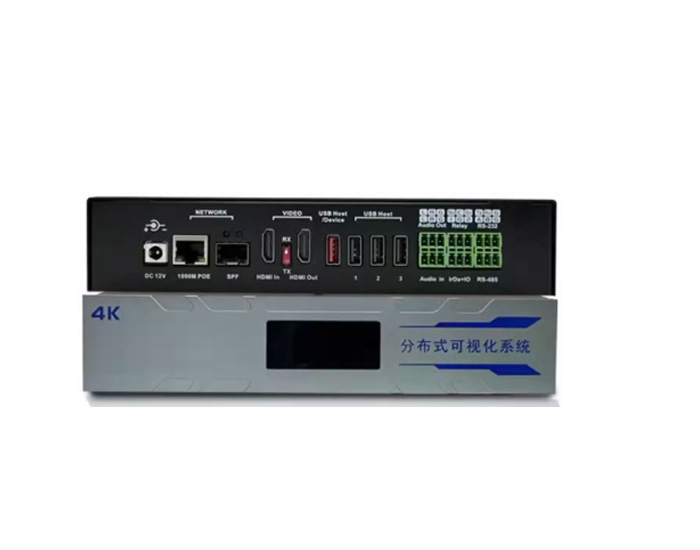

4K/30-KVM坐席输入节点

一、产品功能描述：

1）✭4K分布式输入输出一体化接口机，支持LCD、DID、DLP、LED等大屏拼接处理等功能；（提供CMA、CAL、CNAS、ILAC-MRA认可的第三方检验报告；）

2）✭采用无服务器网络分布式架构，系统中任意一个单元故障均不影响系统继续运行，仅影响该单元对应的局部功能，实现真正意义上的高容错性；（提供CMA、CAL、CNAS、ILAC-MRA认可的第三方检验报告；）

3)具备输入输出切换功能，通过自定义编码解码功能选择开关设定为输入或者输出状态；

4)输入：支持4K30HZ信号采集；输出：支持4K30HZ视频输出；3840x2160@30Hz分辩率采集

5）输入输出接口：HDMI接*2（输入*1，输出*1），USB接口*2,RJ45*1,音频接口AUDIO*2,RS485*1,RS232*1,I/O*1,IR*1，1路千兆网口，（提供CMA、CAL、CNAS、ILAC-MRA认可的第三方检验报告；）

6）具备自定义码率调整，适应不同带宽环境；

7）✭ 内置高性能图像处理单元，输入到输出端延时不超过16ms；（提供CMA、CAL、CNAS、ILAC-MRA认可的第三方检验报告；）

8）单台设备支持16路信号同时显示，支持多屏拼接、画面叠加、信号漫游、任意缩放等功能；

9）具备拼接精确同步功能，自动校准，多屏拼接不出现撕裂、错位现象；

10）支持设备状态实时监测功能；

11）具备光网双网络热备份功能；

12）具备POE供电与电源供电热备份功能；

13）具备静态/动态字幕叠加功能；

14）具备超高分底图功能；

15）✭支持批注功能；（提供CMA、CAL、CNAS、ILAC-MRA认可的第三方检验报告；）

16）✭ PAD返控功能,在控制界面支持鼠标返控电脑功能；（提供CMA、CAL、CNAS、ILAC-MRA认可的第三方检验报告；）

17）✭具备输入信号源OSD功能；（提供CMA、CAL、CNAS、ILAC-MRA认可的第三方检验报告；）

18）具备模拟音频加嵌及解嵌功能；

19）✭具备输出图像调整功能，支持对图像亮度、色调、对比度、饱和度等参数进行调整；（提供CMA、CAL、CNAS、ILAC-MRA认可的第三方检验报告；）

20）✭具备网络远程在线重启、重置及在线升级等功能；（提供CMA、CAL、CNAS、ILAC-MRA认可的第三方检验报告；）

21）✭具备信号源裁剪功能；（提供CMA、CAL、CNAS、ILAC-MRA认可的第三方检验报告；）

22）✭具备输出画面裁剪功能；（提供CMA、CAL、CNAS、ILAC-MRA认可的第三方检验报告；）

23）具备坐席管理功能，支持OSD切换、键鼠滑屏、坐席推送、信号标注、视频墙推送、坐席权限管理等功能；

24）采用专业的设计软件，可以跟进用户需求任意设计操作界面；

25）丰富的外部接口，RS485、RS232、IR、I/O等接口可以组建一个小型的中控网络；（提供CMA、CAL、CNAS、ILAC-MRA认可的第三方检验报告；）

26） 具备信号无限分发功能，支持信号矩阵切换，输入信号可路由切换至任意输出接口机输出显示；

27）具备预案管理功能，预案排布支持自定义；

28）具备前面板OLED显示；

29）具备信号源输入预览及输出回显功能；

30）支持与语音控制功能软件对接，可通过语音关键词进行管控；

31）支持与网络摄像机接入软件对接，兼容市面上常见各品牌网络摄像机；

32）支持与设备状态实时监测软件对接；

33）✭跨平台控制，完成对SDVOE 无延时无压缩系统对接，控制SDVOE设备的相关功能。（提供CMA、CAL、CNAS、ILAC-MRA认可的第三方检验报告；）

二、技术参数：

1：单台节点1路4K30赫兹HDMI输入，1路4K30赫兹HDMI输出，软件可以设置成为输入或者输出。

2：带网络摄像机功能，单台节点支持1-20路网络摄像机输入，支持ONVIF协议，H264/265网络摄像机格式，支持130-800万网络IPC解码，支持1-16画面分割，单画面4K，9画面D1,16画面CF显示格式，支持不同网段网络摄像机输入。

3：KVM坐席硬K功能，单台节点带4路USB接口，支持鼠标和键盘接入，支持KVM坐席功能（软件授权就可以做KVM坐席功能），无需电脑安装软件，显示器直接开机就进入KVM坐席软件操作界面。

4：KVM坐席软K功能，单台节点支持电脑USB线连接节点，支持KVM坐席软K功能，通过软件实现KVM坐席功能，电脑安装控制软件，通过软件操作实现坐席功能，具备坐席管理功能，支持OSD切换、键鼠滑屏、多分屏KVM、坐席推送、信号标注、视频墙推送、坐席权限管理等功能

5：分布式节点输出支持LCD/LED屏，显示器，监视器，投影机，电视机各种显示设备，输出到LED屏的时候无需LED处理器，可直接输出给到发送卡，输出支持自定义显示，分辨率支持3840*2160/30赫兹最大，上下兼容

6：单台节点带LED字幕功能，支持字幕滚动，字幕字体颜色，大小，透明度设置功能

7：单台节点支持中控模块，其中中控模块支持2路音频输入，2路232，2路485，2路IN红外接口，带1路3.5独立音频输入，1路3.5独立音频输出，

8：单台节点支持输出到大屏，单屏支持1-16画面，带拼接功能，画面开窗，漫游，画中画，高清底图，任意切换，任意开窗功能。

9：支持平板电脑控制功能，支持ISO苹果系统，安卓系统，华为鸿蒙系统，直接下载APP登入就可以控制前端画面切换，操控，支持平板反控功能，在控制界面支持鼠标返控电脑功能。

10：支持POE供电和12V电源适配器供电，支持断电记忆保护功能，具备信号源裁剪功能

11：具备静态/动态字幕叠加功能，支持批注功能，具备预案管理功能，预案排布支持自定义，具备信号源输入预览及输出回显功能，

12：单台节点前面面板IP，工作转态，信息各种显示，支持1路千兆网口，1路千兆光口。
